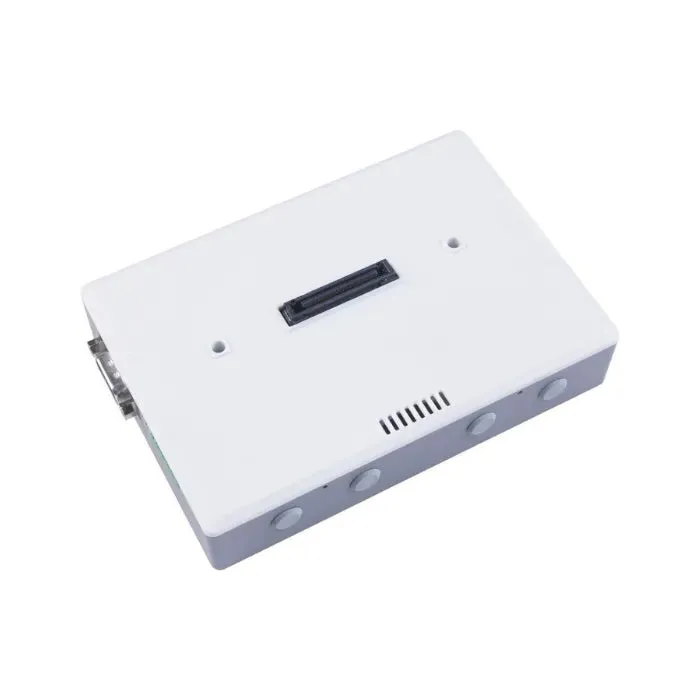

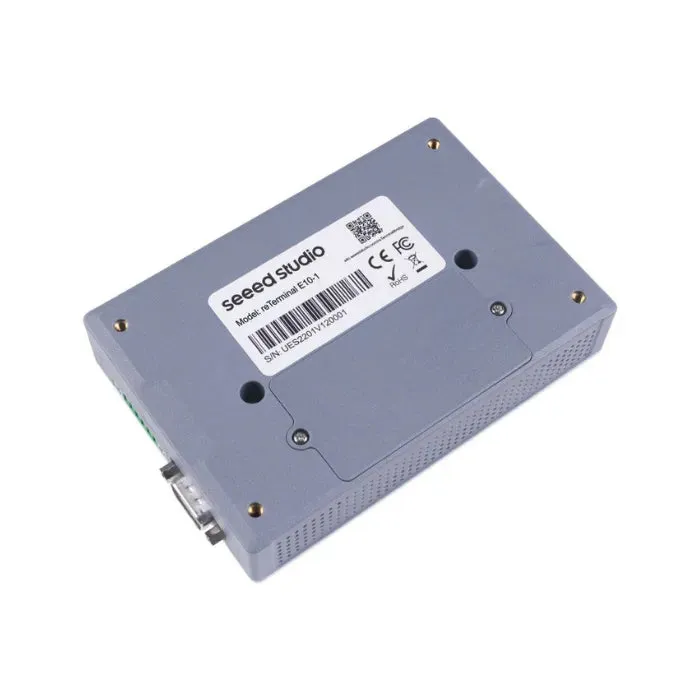

La carte d’extension Seeed Studio reTerminal E10-1 prend en charge la prise DC/PoE/UPS

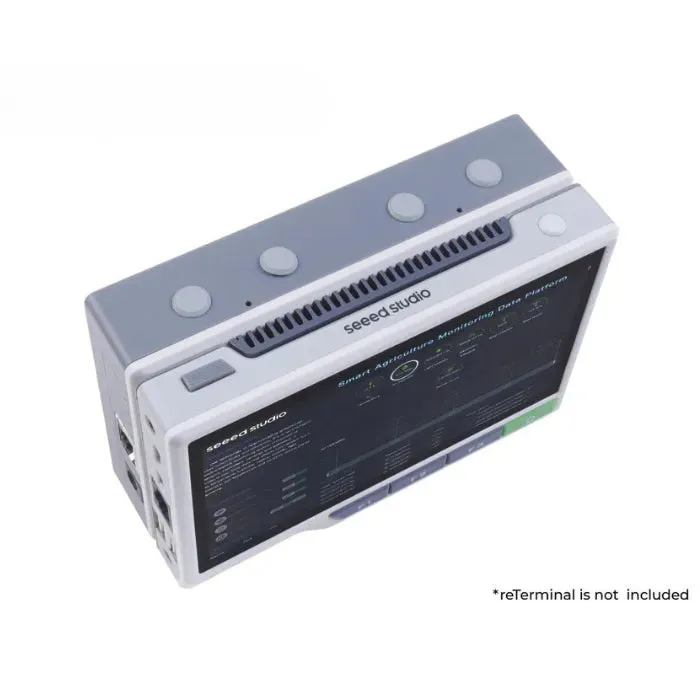

Le reTerminal E10-1 est une carte d’extension haute performance conçue pour doter le Seeed reTerminal d’une flexibilité d’alimentation améliorée, d’E/S de qualité industrielle et d’interfaces de communication sans fil. Il prend en charge l’entrée prise DC, PoE et batterie UPS 18650 tout en permettant la connectivité pour les modules RS-485, RS-232, CAN, Ethernet Gigabit et 4G/5G/LoRaWAN.

Fonctionnalité

Alimentation électrique flexible

• Prend en charge DC 12V@4A, 25W PoE, et batterie UPS double 18650

• Protection automatique contre la surchauffe et indication de l’état par LED

• Idéal pour les applications en périphérie distantes ou mobiles

Expansion massive du sans fil et cellulaire

• Emplacements M.2 et Mini-PCIe pour modules 4G, 5G et LoRaWAN

• Emplacement de carte SIM avec commutateur intégré entre M.2 et Mini-PCIe

• 4 trous d’antenne pour une portée de communication sans fil étendue

Support d’interface de qualité industrielle

• Interfaces RS-485, RS-232 et CAN intégrées

• Toutes les interfaces utilisent des connecteurs terminal haute vitesse ou DP9

• Débit de communication maximal de 256000 bauds et 8Mbps (mode CAN FD)

Capacités d’IA extensibles

• Microphones intégrés 2 et 1 haut-parleur pour les projets vocaux IA et audio en périphérie

• Prise en charge de la communication et de la surveillance en temps réel

Stockage et compatibilité

• Prend en charge le SSD M.2 SATA (clé B) pour le stockage de masse

• Connecteur 100 broches pour liaison de données à haute vitesse vers reTerminal

Spécification

Puissance d’entrée

• Prise CC: 12V @ 4A

• PoE : 25W (mode appareil alimenté)

• UPS : support de batterie 2×18650 avec protection de charge

Interfaces

• RS-485 : bornier 6 broches, 256000 bauds

• RS-232 : connecteur DP9, 256000 bauds

• CAN : borne 6 broches, jusqu’à 8 Mbps

• RJ45 Ethernet : prise en charge Gigabit via LAN7800 (pilote requis)

• Connecteur industriel 100 broches : Liaison haute vitesse vers reTerminal

• Indicateurs : 3×LEDs

Audio et Communication

• Microphones : 2 analogiques

• Haut-parleur : 8Ω / 1W

• Ventilateur : ventilateur 3 broches avec contrôle de la vitesse

• Extension sans fil:

  • Emplacement M.2 : pour SSD NVMe et modules 4G/5G (2242/2280)

  • Emplacement Mini-PCIe : pour modules 4G/LoRaWAN

  • Emplacement de carte SIM : commutable entre M.2 et Mini-PCIe

  • 4 trous d’antenne

Dimensions

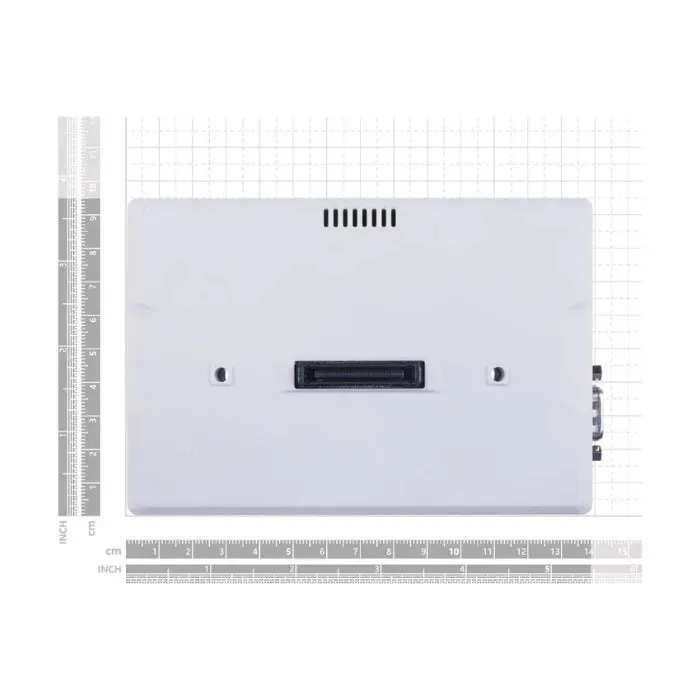

• 140 mm × 95 mm × 30 mm

Application

• Industriel : Surveillance des machines, alarme de sécurité, transmission de données en temps réel

• Agriculture : Surveillance des cultures/insectes, connectivité sans fil LoRa/5G

• Accueil : Systèmes de maison intelligente avec alimentation de secours UPS

• Personnel/Développeur : ordinateur de bord HMI mobile, interface vocale IA

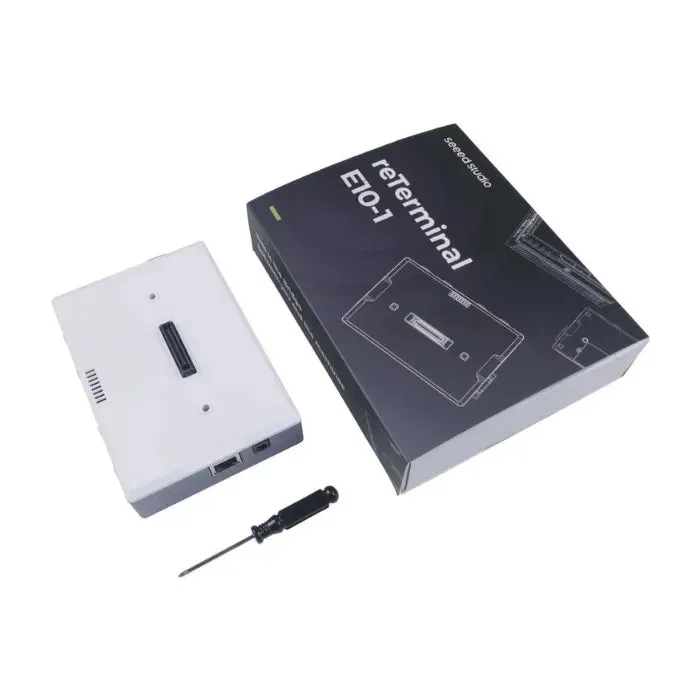

Liste d’expédition

• 1 × carte d’extension reTerminal E10-1

• 1 × tournevis

Référence

Fichier schématique au format DSN

Fichier de conception de carte PCB

Version PDF schématique
